CNC rúrka

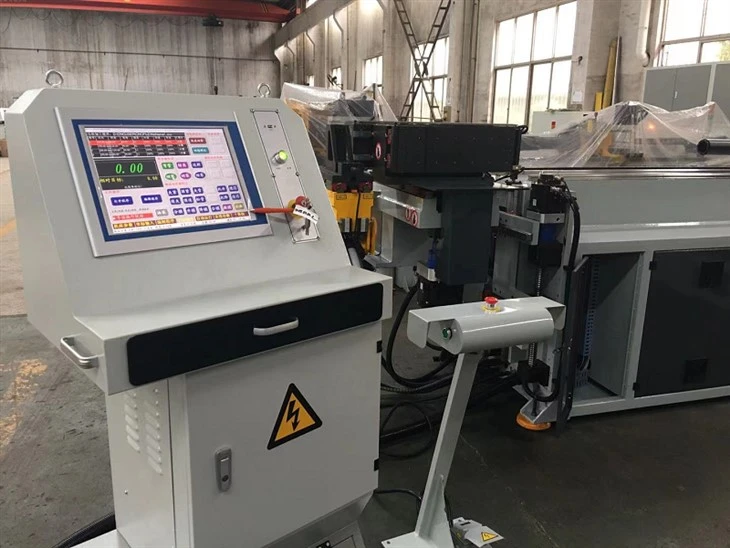

DW38CNC-MTBRL Hydraulický trojrozmerný rúrkový ohýbanie sa riadi mikropočítačom. Tri osi uhla, kŕmenia a ohýbania sú poháňané servomotorom. Čínske a anglické podtitulové zobrazenie a prevádzka dialógu Man-Machine sa môžu ohnúť trojrozmerným potrubím v akomkoľvek uhle. Prijíma pneumatické upínanie potrubí. Je to vysoko presný potrubný ohýbanie.
Pokyny z ohyvného stroja CNC
Ohybový stroj CNC potrubia hľadá dokonalosť v kontrolnom aspekte.
Jeho charakteristiky sú nasledujúce:
Jadrom riadiaceho systému DW-CNC je priemyselný počítač. Je to plne automatický systém riadenia ohybu potrubia založený na architektúre otvoreného pohybu a operačného systému Windows.
Dizajn systému je jednoduchosť a pohodlie. Rozhranie je jednoduché a jasné.
Hlavné rozhranie je navrhnuté podľa rôznych funkčných modulov, používatelia sa môžu ľahko zvládnuť a prevádzkovať: parametre stroja, vstup kreslenia, programovanie, manuálna prevádzka, automatická prevádzka, diagnostika systému a pomoc.
Popis modelu DW-CNCMTSR:
DW je jediný ohýbanie
CNC je úplná automatická
HT je hydraulický
MT je servomotor
SR je jednostranná matrica
Dr je dvojvrstvová matrica
MR je viacvrstvová zomiera
Hlavné technologické parametre
|
|
Jednotky |
|
|
Max okrúhla trubica jemná oceľ |
Mm |
Φ38.1´2 |
|
nehrdzavejúca oceľ |
Mm |
Φ38´1.2 |
|
Polomer ohýbania (CLR) |
Mm |
25~100 |
|
Priemer vretena |
Mm |
Φ40 |
|
Skvost |
Mm |
110 |
|
TlakmeniťŠtrbina |
Mm |
1000 |
|
Sledovací sklíčko |
Mm |
150 |
|
SklíčkoDĺžka |
Mm |
500 |
|
Mŕtvica |
Mm |
60 |
|
Maximálny uhol ohybu |
Pokles |
190 |
|
DĺžkaodZlomenie kolies |
Mm |
2600 |
|
Dĺžka od kolesa zomrie do tŕňa |
Mm |
3850 |
|
Priemervozíkrukáv |
Mm |
Φ28 |
|
Pracovná výška |
Mm |
1200 |
|
Výška nástrojov |
Mm |
50~160 |
|
PriemerKoniec vretena |
Mm |
Φ160 |
|
Difencia r |
Mm |
Menej alebo rovné 50 |
|
Vymeniť |
Mm |
Menej alebo rovná 75 |
|
Vzdialenosť plesní |
Mm |
Menej ako 40´3 |
|
Ohybová rýchlosť |
Deg/s |
300 |
|
Presnosť ohýbania |
Pokles |
±0.1 |
|
Rýchlosť kŕmenia |
mm/s |
942 |
|
Presnosť kŕmenia |
Mm |
±0.1 |
|
Rýchlosť rotácie |
Deg/s |
375 |
|
Presnosť rotácie |
Pokles |
±0.1 |
|
Vertikálne pohyblivé rýchlosť |
mm/s |
100 |
|
Presnosť vertikálneho pohybu |
Mm |
±0.1 |
|
Horizontálna pohybska rýchlosť |
mm/s |
133 |
|
Presnosť horizontálneho pohybu |
Mm |
±0.1 |
|
HOrizontálny pohyb a menia rýchlosť plesní |
mm/s |
200 |
|
Presnosť horizontálneho pohybu a menia pleseň |
Mm |
±0.1 |
|
Hydraulický motor |
Kw |
3 |
|
Celkový motor |
Kw |
20 |
|
Pracovný tlak |
Blokovať |
120 |
|
Ropná nádrž |
L |
135 |
|
Šírka stroja |
Mm |
1050 |
|
Výška stroja |
Mm |
1500 |
|
Dĺžka stroja |
Mm |
4450 |
|
Váha |
Kg |
2000 |
